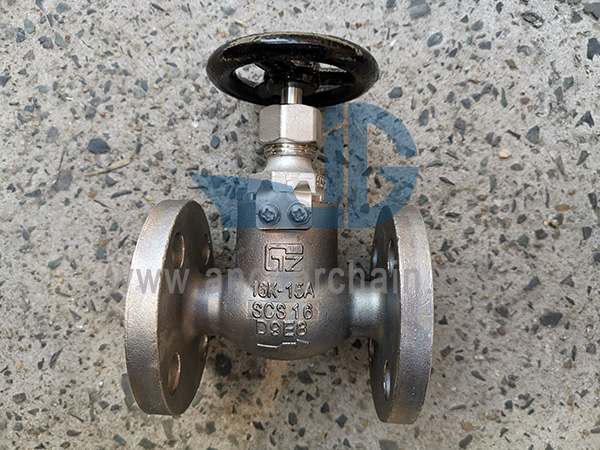

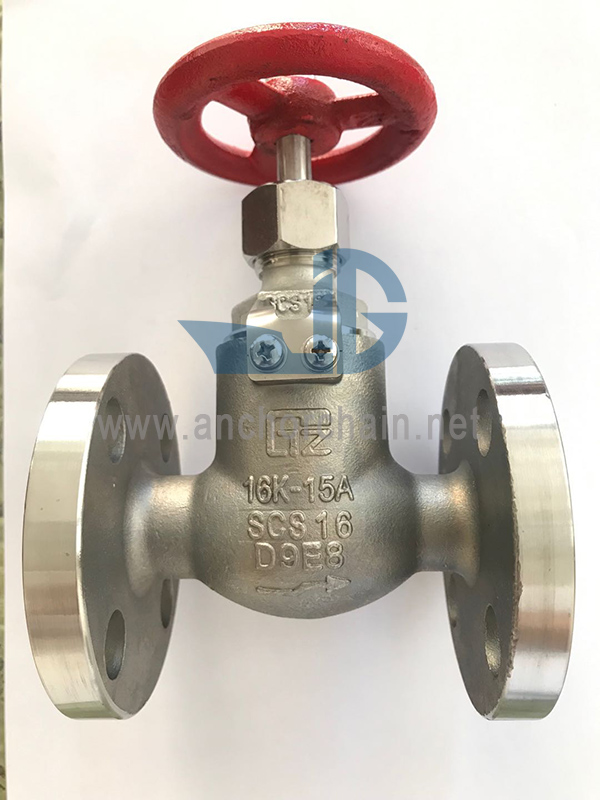

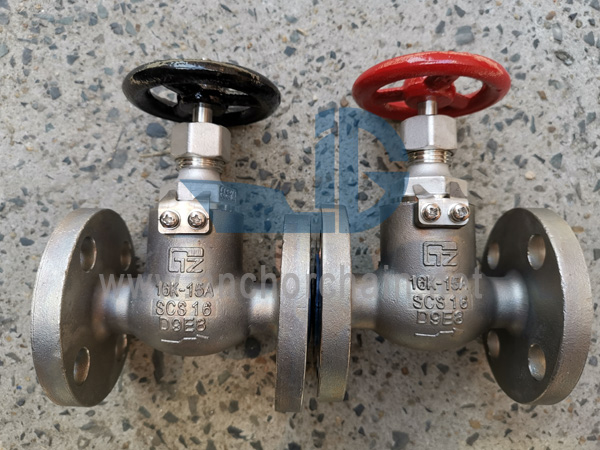

JIS F 7301 5K SCS16 স্টেইনলেস স্টীল গ্লোব ভালভসমেরিন স্টেইনলেস স্টীল গ্লোব ভালভ বা মেরিন ব্রাস গ্লোব ভালভকে মেরিন স্টেইনলেস স্টিল/ব্রাস স্টপ ভালভ বলা যেতে পারে। ফাংশন: পাইপ সিস্টেম খুলুন/বন্ধ করুন ডিজাইন স্ট্যান্ডার্ড: JIS F7301-1996
*স্ক্রুড বনেট সহ DN15-DN40, বোল্ট করা বনেট সহ DN50-DN65
প্রধান উপাদান:
1-বডি: স্টেইনলেস স্টিল(SCS16)/SUS316L
2-ডিস্ক: স্টেইনলেস স্টিল(SCS16)/SUS316L
3-স্টেম: স্টেইনলেস স্টিল(SCS16)/SUS316L
4-বনেট: স্টেইনলেস স্টিল(SCS16)/SUS316L
5-হ্যান্ডহুইল: কাস্ট আয়রন (FC200)
IMPA কোড | আকার | মুখোমুখি (L) | ফ্ল্যাঞ্জ ডায়াম। (ঘ) | পিচ (C) | বোল্ট হোলের সংখ্যা | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
