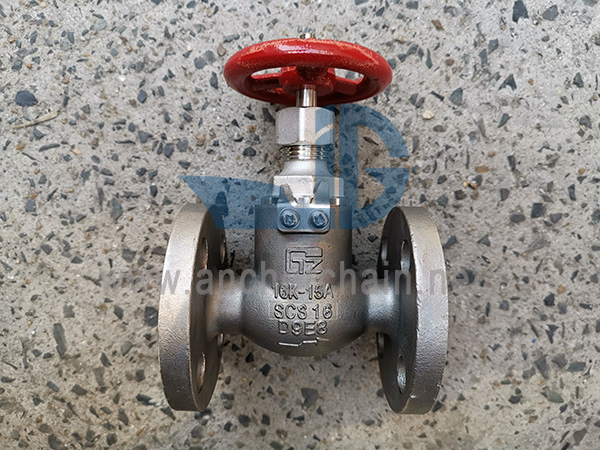

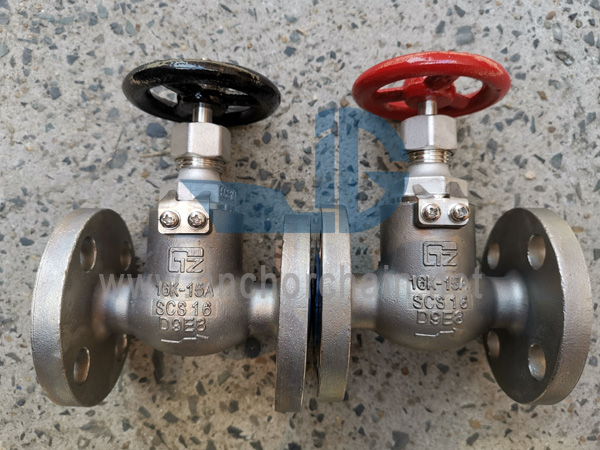

JIS F 7303 16K SCS16 স্টেইনলেস স্টিল গ্লোব ভালভস ডিজাইন স্ট্যান্ডার্ড: JIS F7303-1996 টেস্ট স্ট্যান্ডার্ড: JIS F7400-1996 টেস্ট চাপ: বডি-3.3Mpa, সিট-2.42MpaFlange সাইজ JIS-B2202 অনুযায়ী
JIS B2220-16K অনুযায়ী ফ্ল্যাঞ্জের আকার
প্রধান উপাদান:
1-বডি: স্টেইনলেস স্টিল(SCS16)/SUS316L
2-ডিস্ক: স্টেইনলেস স্টিল(SCS16)/SUS316L
3-স্টেম: স্টেইনলেস স্টিল(SCS16)/SUS316L
4-বনেট: স্টেইনলেস স্টিল(SCS16)/SUS316L
5-হ্যান্ডহুইল: কাস্ট আয়রন (FC200)
IMPA কোড | আকার | L | D | C | বোল্ট হোলের সংখ্যা | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
